Farben für die RGB-LEDs

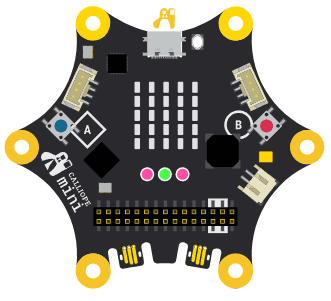

Die RGB-LEDs befinden sich in der Mitte unter der LED-Matrix, im Bild rechts leuchten sie grün und pink.
Die Calliope Version 1 und 2 haben jeweils nur eine eingebaute RGB-LED, während Calliope Version 3 drei eingebaute RGB-LEDs hat.

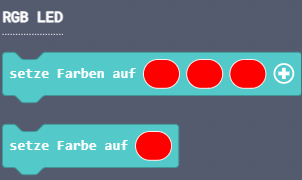

Unter Grundlagen findest du zwei Anweisungsblöcke "setze Farben auf [drei Farben]" und "setze Farbe auf [eine Farbe]".
Im ersten Block kann man verschiedene Farben für die LEDs einstellen und die Helligkeit einstellen (+), im zweiten Block haben alle dieselbe Farbe - dieser Block funktioniert auch bei Calliope Version 1 und 2.
Aufgabe 1: Disco-Licht
- Füge einen der Blöcke in dein Programm ein und lass die RGB-LED in beliebigen Farben leuchten. Übertrage das Programm auf deinen Calliope Mini.
- Erzeuge eine Sequenz aus Anweisungsblöcken, dass die RGB-LEDs in verschiedenen Farben leuchten.
Zum Beispiel so:
Leuchten die RGB-LEDs bei dir nicht abwechselnd, sondern nur in der letzten ausgewählten Farbe oder hellem lila??
Hier hast du einen Tipp:
Wenn du keine Pause zwischen den RGB-Anweisungsblöcken eingefügt hast, dann leuchten die Farben alle so schnell hintereinander, dass es für unser Auge kaum erkennbar ist.
Stelle die Millisekunden (ms) auf mindestens 500.
- Schalte die RGB-LEDs nach der Anzeige aller Farben wieder aus. Du findest den Anweisungsblock unter Grundlagen und ... mehr, er heißt "eigebaute RGB-LEDs ausschalten".
Die Aufgabe kannst du auch mit dem vorbereiteten MakeCode-Editor bearbeiten:
