Du kennst Flussdiagramme schon von Wiederholungen. Hier siehst du, wie man eine Fallunterscheidung im Flussdiagramm darstellt:

Aufgabe 8:

Vervollständige das rechts abgebildete Programm, so dass es zum Flussdiagram passt.

Findest du im Flussdiagramm und im Programm die Bedingung?

Flussdiagramme

Flussdiagramme, auch Programmablaufpläne (PAP) genannt, bestehen aus den folgenden Symbolen und folgen ganz bestimmten Regeln, wie sie zusammengesetzt werden.

Das dauerhaft-Symbol für die Endlosschleife ist nicht unbedingt erforderlich, d.h. du kannst es auch weglassen.

Aufgabe 9:

Zeichne zu den Programmen in Aufgabe 6a und 6c passende Flussdiagramm.

Aufgabe 10:

Zeichne zu dem Programm in Aufgabe 7b ein passendes Flussdiagramm.

Aufgabe 11:

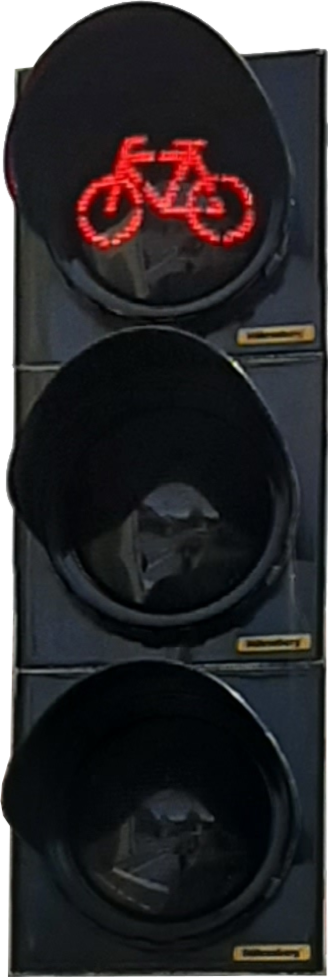

In der Stadt Tübingen gibt es viele Fahrradampeln, die wie rechts abgebildet aussehen. Manche dieser Ampeln haben eine automatische Grünanforderung. Das heißt, wenn man sich ihnen mit dem Fahrrad nähert, reagieren sie wie auf einen Knopfdruck und schalten für eine bestimmte Zeit auf grün.

• Überlege dir, welche Bauteile deines Calliope mini du benutzen möchtest.
• Überlege dir genau, wie die Ampel funktionieren soll.
• Zeichne ein Flussdiagramm für dein Ampelprogramm.
• Programmiere deinen Calliope mini passend zu deinem Flussdiagramm.
