Fachkonzept Gatterlaufzeit

Die Gatterlaufzeit

Ändern sich die Eingangswerte eines Gatters, so führt dies zu einer erneuten Berechnung der Ausgangswerte. Die neuen Ausgangswerte werden erst eine Gatterlaufzeit später an den Ausgängen ausgegeben.

Bsp.:

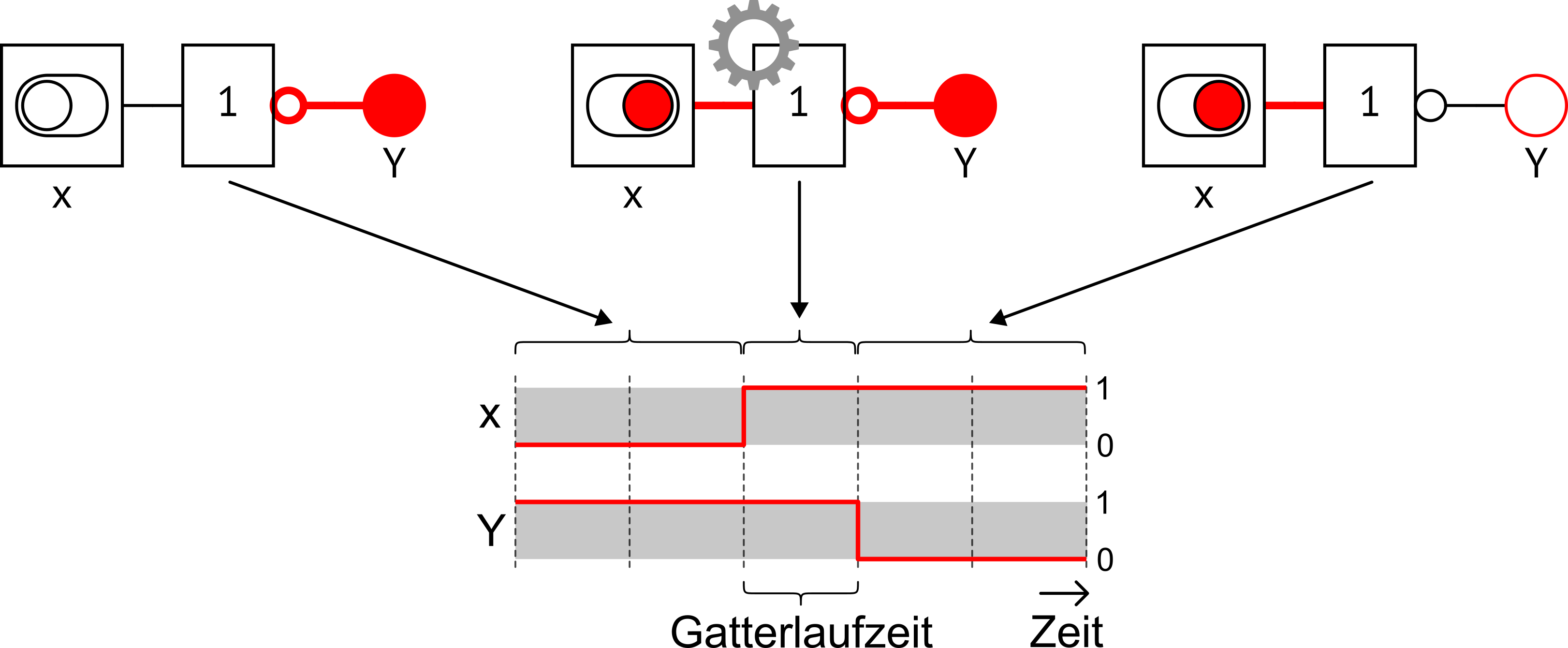

Zeitaglaufdiagramm an einem Not-Gatter beim Einschalten

Wird ein Schalter gedrückt (d.h.: der Wert einer Eingangsvariablen ändert sich), so werden alle Gatter, die an diesem Schalter angeschlossen sind, neu berechnet. Eine Gatterlaufzeit später geben diese Gatter neue Werte aus. Dies führt dazu, dass weitere Gatter neu berechnet werden, usw. Änderungen an den Eingangsvariablen bewirken also "von links nach rechts" Neuberechnungen von Gattern. Da Gatterlaufzeiten sehr klein sind, bemerkt man diesen Prozess oft nicht.
